EYE BOLT / EYE NUT

와이어로프 부품 - 아이볼트/롱아이볼트/아이너트


《 아이볼트/롱아이볼트/아이너트 규격 》

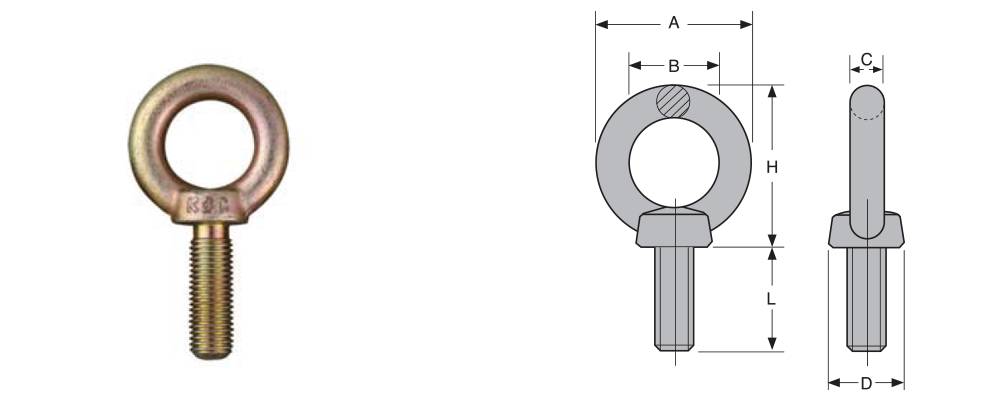

◆　아이볼트

◎ 사람의 손이나 지게차등으로 들어올릴 수 없는 기계제품등을 이동할때 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 개조, 변형시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size S.W.L
(t)		 Dimensions (mm) Weight
(kg)
(mm) (inch) A B C D H L
M6 - - 25 15 5 13 27 14 -
M8 5/16 0.08 32.6 20 6.3 16 33.3 15 0.04
M10 3/8 0.15 41 25 8 20 41.5 18 0.07
M12 1/2 0.22 50 30 10 25 51 22 0.14
M14 - 0.4 60 30 13 30 60 26 0.21
M16 5/8 0.45 60 35 12.5 30 60 27 0.26
M20 3/4 0.63 72 40 16 35 71 30 0.43
M22 7/8 0.7 90 50 20 45 90 38 0.75
M24 1 0.95 90 50 20 45 90 38 0.85
M30 1 1/4 1.5 110 60 25 60 110 45 1.7
M36 1 1/2 2.3 133 70 31.5 70 131.5 55 3
M42 - 3.4 151 80 35.5 80 150.5 65 4.5
M48 - 4.5 170 90 40 90 170 70 6.7
M64 - 9 210 110 50 110 210 90 11.3
M72 - 21 255 135 64 150 260 105 12.5
M80 - 28 292 158 72 170 300 116 13.7
M100 - 33 326 176 80 190 320 136 15





◆　롱 아이볼트

◎ 사람의 손이나 지게차등으로 들어올릴 수 없는 기계제품등을 이동할때 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 개조, 변형시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size
(mm)		 S.W.L
(t))		 Dimensions (mm) Weight
(kg)
A B C D H L
M12 X 30 0.22 50 30 10 25 51 40 0.14
M12 X 40 0.45 50 30 10 25 51 40 0.14
M12 X 50 0.63 50 30 10 25 51 40 0.14
M16 X 40 0.45 60 35 12.5 30 60 45 0.26
M16 X 50 0.95 60 35 12.5 30 60 45 0.26
M20 X 40 1.5 72 40 16 35 71 50 0.43
M20 X 50 2.3 72 40 16 35 71 50 0.43
M20 X 300 2.3 72 40 16 35 71 300 0.73
M20 X 350 2.3 72 40 16 35 71 350 0.73
M24 X 350 - 90 50 20 45 90 300 0.73

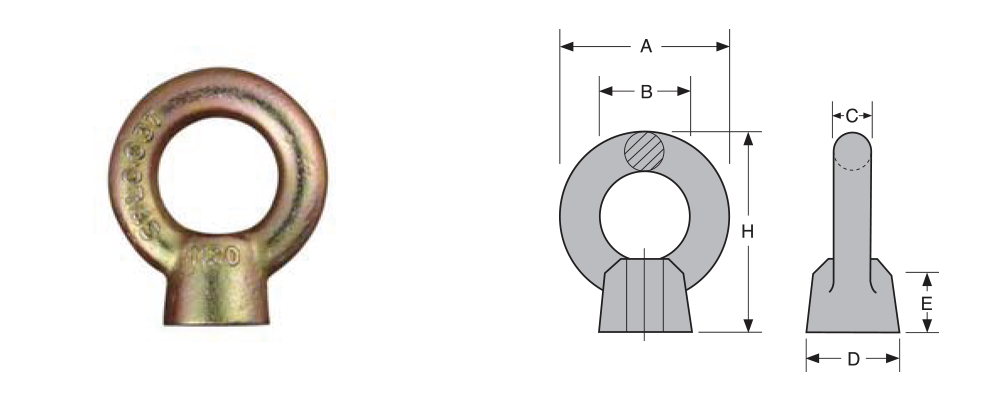

◆　아이너트

◎ 사람의 손이나 지게차등으로 들어올릴 수 없는 기계제품등을 이동할때 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 개조, 변형시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.

Size S.W.L
(t)		 Dimensions (mm) Weight (kg)
(mm) (inch) A B C D H
M6 - - 25 14 5 11 30 -
M8 5/16 0.08 32.6 20 6.3 16 39.3 0.04
M10 3/8 0.15 41 25 8 20 48.5 0.07
M12 1/2 0.22 50 30 10 25 61 0.15
M16 5/8 0.45 60 35 12.5 30 72 0.24
M20 3/4 0.63 72 40 16 35 86 0.4
M22 7/8 0.7 90 50 20 45 111 0.91
M24 1 0.95 90 50 20 45 111 0.81
M30 1 1/4 1.5 110 60 25 60 135 1.7
M48 - 4.5 170 80 40 70 212 5.8
